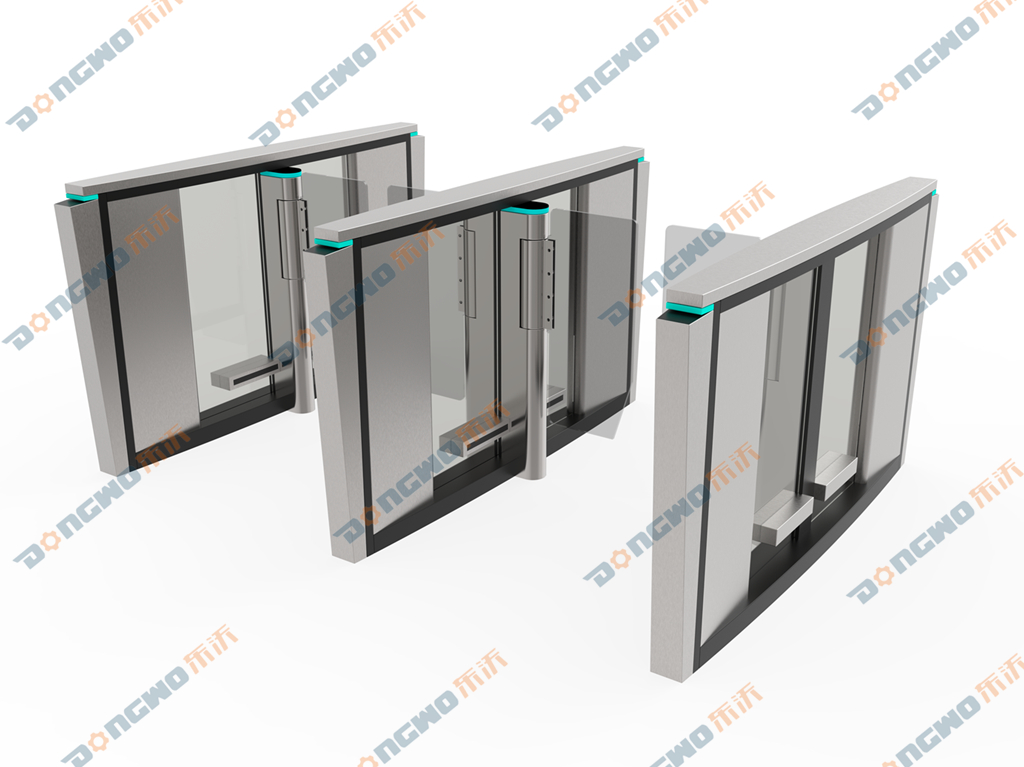

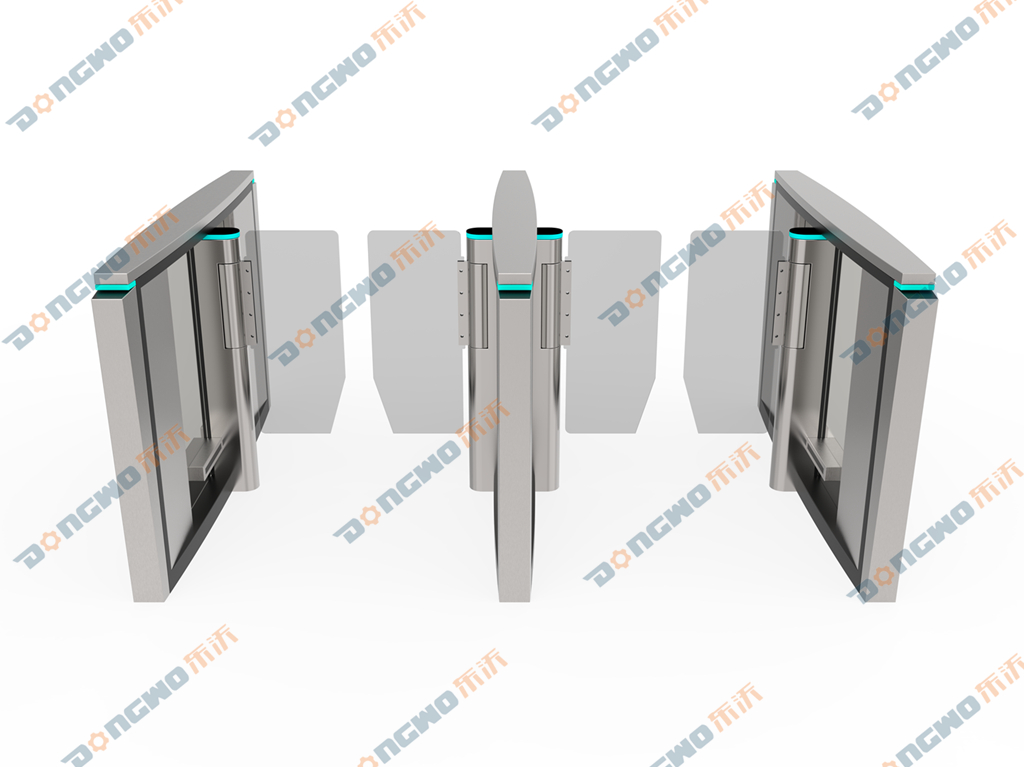

DW-STM140 高端速通门

结      构

框架结构/不锈钢

箱体材质

国标304不锈钢,1.5mm厚不锈钢

工艺标准

激光切割工艺，外观靓丽·

闸机转向

单向/双向

功     耗

50W

工作环境

室内

控制系统

ARM内核电机专用微处理器，数码管80多项细分菜单，满足现场不同需求

机芯驱动方式

伺服电机++德国技术精密行星齿轮减速+高精度防冲撞离合器+航天级联轴器

机芯使用寿命

≥1000万次（提供耐久测试报告）

通道宽度

500mm~1000mm

电源电压

AC220V±10%   50HZ

接口参数

2路进/出通行计数继电器输出信号300ms，对地开关信号。

1路进/出异常报警信号，电压范围12V/500mA 。

2路打卡孔输出300ms，电压范围12～24VDC/3A（输入供电电压决定）。

1路232通讯

触发信号输入

300ms~500ms 的无源触点信号

通行速度

≤30人/分钟(常闭状态)   ≤65人/分钟(快速通行模式)

开关门速度

约0.5-2S，速度可调

自检时间

≦10秒

闸机开门角度

90±5°

防夹机制

红外防夹、机械防夹、物理防夹、电流防夹四重防夹功能（提供公安部检测报告证明）

开关闸

多级减速功能，运行更加平稳静音

掉电自动敞开

自动打开

红外监控

8组

操作温度范围

 -10°C ~60°C

贮藏温度范围

 -20 °C ~60°C

相对湿度

 5%~90%RH (无结露)

噪      声

 ≤55dB

防护等级

IP41

外形尺寸

1600×1000×140mm（长×高×宽），尺寸可定制

警报功能

非法闯入、尾随、通行超时、情况发生时设备警报

通行模式

8种通行模式可选，单向/双向受控、自由通行;常开、常闭模式等，满足不同运用需求。通过电脑，可编程设备的运行状态。

人性化指示灯提示

红色/绿色通行指示灯，良好的通行引导行人正确通行;独立的通道指，更加准确表达设备的运行状态,设备可智能根据不同权限进行对应显示。

逻辑监测

逻辑监测:6-12对红外布局（可扩展24对红外及光幕），系统时刻监测行人、儿童、手推车、行李的位置，实时监测授权人员通行行为，并对尾随、闯闸、反向闯入等异常通行行为发出声光报警及关闸阻拦(安全区域报警提示)。

二次开启功能

设备可实现闯入刷卡或反向闯入人员退出后再次开启，有效保障刷卡人员的合法通行权利(此功能非常实用于景区、车站等权限管控场景).

记忆功能

设备可记忆2个以上连续合法信号(包括同时同向及反向），依次完成有效通行,记忆次数最多255次。

设备调整功能

通过主控板上的内置小按盘，可编程设备运行状态及多种工作模式

LED指示灯

LED灯光系统+LED通行指示灯+LED氛围灯系统，前端及顶盖柔光LED通行指示（柔和三色灯状态提示）

防夹功能

红外防夹、机械防夹、物理防夹、电流防夹四重防夹功能

防尾随防反向功能

双向防反向闯入和双向防尾随功能（可选关闸或警报处理）

防冲保护功能

当外力异常冲撞摆门，或有人强行闯入，摆门可撞开10度缓冲

自动复位功能

①强行推开推开10度自动锁死，延时自动复位；②正常刷卡开闸后，在规定的时间内未通行时，系统将自动取消用户的

自动解锁功能

遇到紧急情况时断电后摆门可自由推开摆门，符合消防

火警联动功能

接受到火警信号后设备无条件优先敞开

防甩手功能

红外监测对人员通过，和行走甩手遮挡红外 进行精确区分，杜绝误判尾随或者关闸

潜回关闸功能

刷卡后通行进入防夹区域后往回退出通道，闸机关闸处理

多级减速功能

摆门在开关扎的启动到停止过程进行匀加减速控制，使摆臂运行更加平稳

产品控制

①门禁考勤②指纹识别③景点票务④自助通关⑤访客通⑥可直接通过管理计算机实现远程控制与管理等

通行安全

室外设备外壳和拦挡部分宜采用热传导性较差的材料，采用隔热防护措施，或宜能使设备表面热传导性降低的处理工艺。设备机身外壳开启时宜有避免设备组件伤人的保护措施。设备的拦挡部分在运动过程中,通道拦挡部分运行区域有人时，拦挡部分应停止运动或自动运行到允许通行状态。

视觉/听觉指示功能：

设备应对其工作状态、 操作与结果等给出不同的视觉/听觉指示，如允许通行为绿色，禁止通行、警示为红色:警示时的听觉指示应明显区别于其他指示。

设备应警示

未收到允许通行信号，设备检测到人员；进入通道:接收到允许通行信号，设备检测到人员；逆向进入通道: 设备开机自检不通过，拦挡部分运行不到位，人员通过通道的实际时间超过了设定的允许通行时间。设备处于警示状态时，应能设置为不接受允许通行指令。
