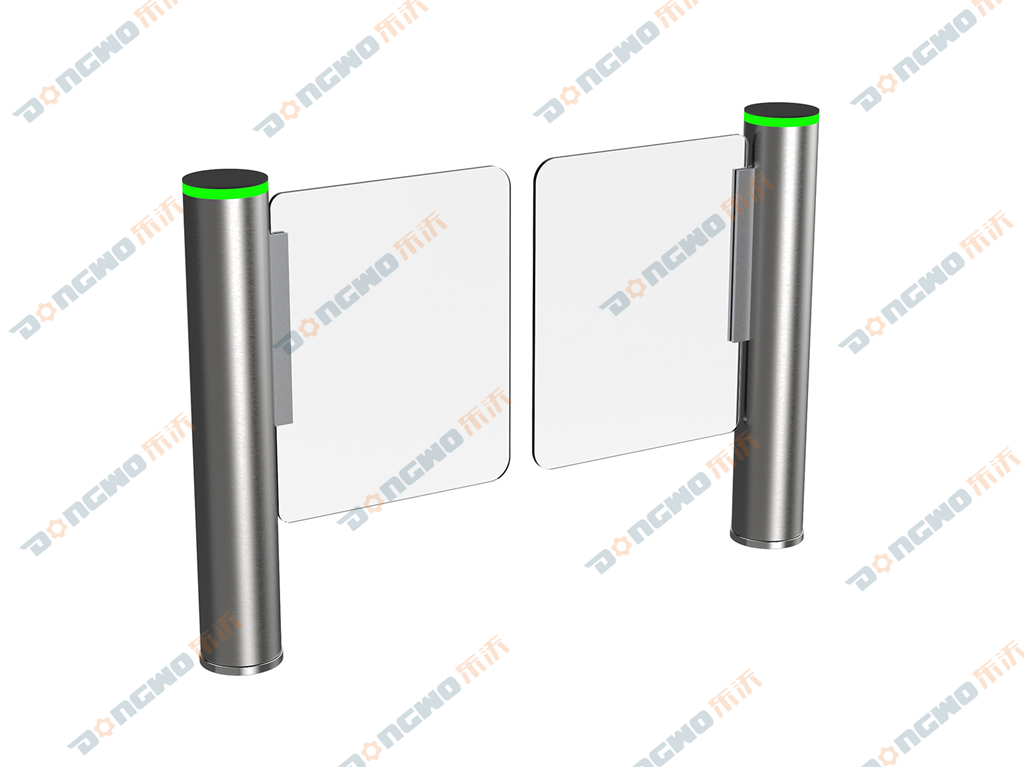

DW-STM126 圆柱式速通门

prevnext

产品分类：速通门系列

尺寸￠141*1000MM，伺服传动机芯

订购热线：0755-89358985

详细介绍

产品说明：

电机转动及闸门定位由高精度的光电元件检测，高端的32位微处理器为核心的电气控制系统，使电机转动更平稳，整体运行及控制性能更可靠。

速通门开关门动作反应迅速，单次开门或关门速度可达到0.5s~1s内，有效提高了通行速度。通行速度还可根据需要在线设置，可适当调快或调慢。

通道内的人或障碍物通过先进的隐蔽式光栅检测通道内的状态，刷卡有效后速通门自动开门，人通过通道以后立即自动关门，防止后面的人员尾随。

防夹功能，一是摆门在关门区域范围检测有人或物体挡住时，摆门不会关闭, 直到人离开才开始关门动作；二是如果摆门在关闭过程中有人尾随或强制冲卡被夹住,摆门会立即强制弹开，防止夹伤人员，并不停进行声光报警提示，直到人离开通道，摆门会自动复位并正常工作。

防止反向非法通行，刷卡有效摆门开门后，如有人反向通行，摆门会立即报警并自动关闭。速通门具备一定的过流保护等功能，减少硬件设备及机芯受到损坏。故障报警提示，速通门处于正常状态时通行状态灯为绿色，当有故障发生时通行状态灯转为红色，提示相关人员及时进行检测与维护。

功能特点：

l 采用工业级32位ARM芯片，行业领先，反映速度快，处理能力大幅提升。

l 采用电磁离合装置。

l 通过角度编码器进行角度检测及控制，大大提高摆动角度的准确性。

l 刷卡后，摆臂打开，提示行人通过，人通过后，摆臂自动关闭。

l 摆臂未打开的情况下，如果强行闯入，摆臂转动一定的角度缓冲后，立即锁止；彻底避免传统摆闸所出现的摆臂断裂、机芯损害的问题。

l 防反转，刷卡后，只允许行人朝一个方向行进；如果反方向通过，会发出报警，某些情况下摆臂迅速关闭。

l 速度可根据不同场所的要求进行调节，内设调节用拨码开关。

l 获得过闸权限后，在设定的时间内没有过闸，自动取消本次权限，恢复到初始状态。

l 采用数对红外进行检测，判断各种行进状态。

l 断电后摆臂呈无阻力状态。

功能	功能说明
设备调整功能	通过主控板上的内置小按盘，可编程设备运行状态及多种工作模式
防冲保护功能	当外力异常冲撞摆门，或有人强行闯入，摆门可撞开10度缓
自动复位功能	①强行推开推开10度自动锁死，延时自动复位；②正常刷卡开闸后，在规定的时间内未通行时，系统将自动取消用户的
自动解锁功能	遇到紧急情况时断电后摆门可自由推开摆门，符合消防
火警联动功能	接受到火警信号后设备无条件优先敞开
多级减速功能	摆门在开关扎的启动到停止过程进行匀加减速控制，使摆臂运行更加平稳

技术参数：

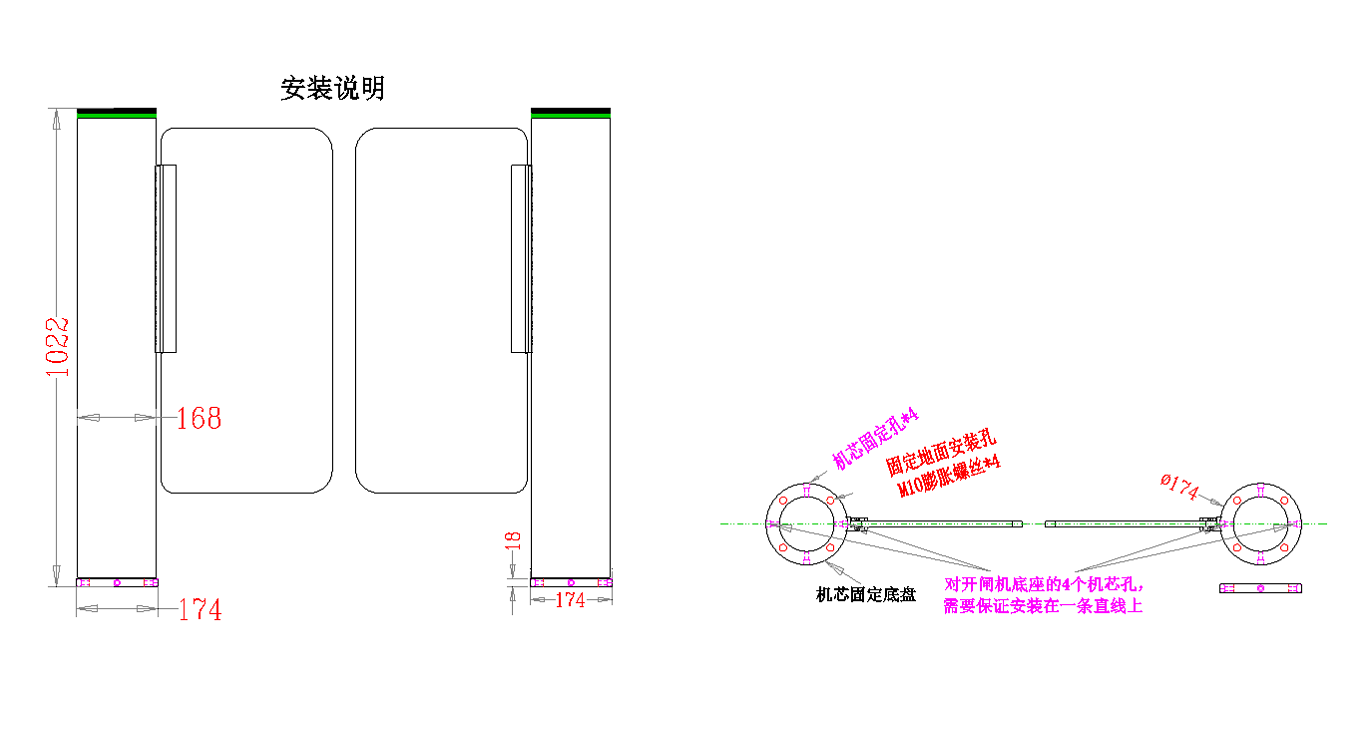

外型尺寸	Φ141*1000(mm)
结构	框架结构/不锈钢
表面处理	锈钢状态下:拉丝/防指纹涂层；烤漆状态下：任意颜色+防指纹涂层
箱体材质	国标304不锈钢,整机1.5MM厚，整机缎纹拉丝处理
灯光系统	LED灯光系统
闸机转向	单向/双向
门体材质	有机玻璃/钢化玻璃可选
驱动电机	DC36V伺服电机
工作环境	室内
助力驱动	伺服驱动控制
通道宽度	可定制
电源电压	AC220V±10% 50HZ
接口参数	2路进/出通行计数继电器输出信号300ms，对地开关信号。
	1路进/出异常报警信号，电压范围12V/500mA 。
	2路打卡孔输出300ms，电压范围12～24VDC/3A（输入供电电压决定）。
	1路232通讯
触发信号输入	300ms~500ms 的无源触点信号
通行速度	≤30人/分钟(常闭状态) ≤65人/分钟(快速通行模式)
开关门速度	10级可调
自检时间	≦10秒
闸机开门角度	90±5°
防夹装置	多重红外感应防夹+机械防夹
寿命	连续转动500万次以上
非法闯入处理	强行推开自动复位（推开10度自动锁死，延时后自动复位）在降低对摆门损坏的同时，又能有效预防行人强行通行并报警。
开关闸	多级减速功能，运行更加平稳静音
掉电自动敞开	手动推开
寿命	连续转动300万次以上
操作温度范围	-10°C ~60°C
贮藏温度范围	-20 °C ~60°C
相对湿度	5%~90%RH (无结露)
噪声	≤55dB
防护等级	IP41
