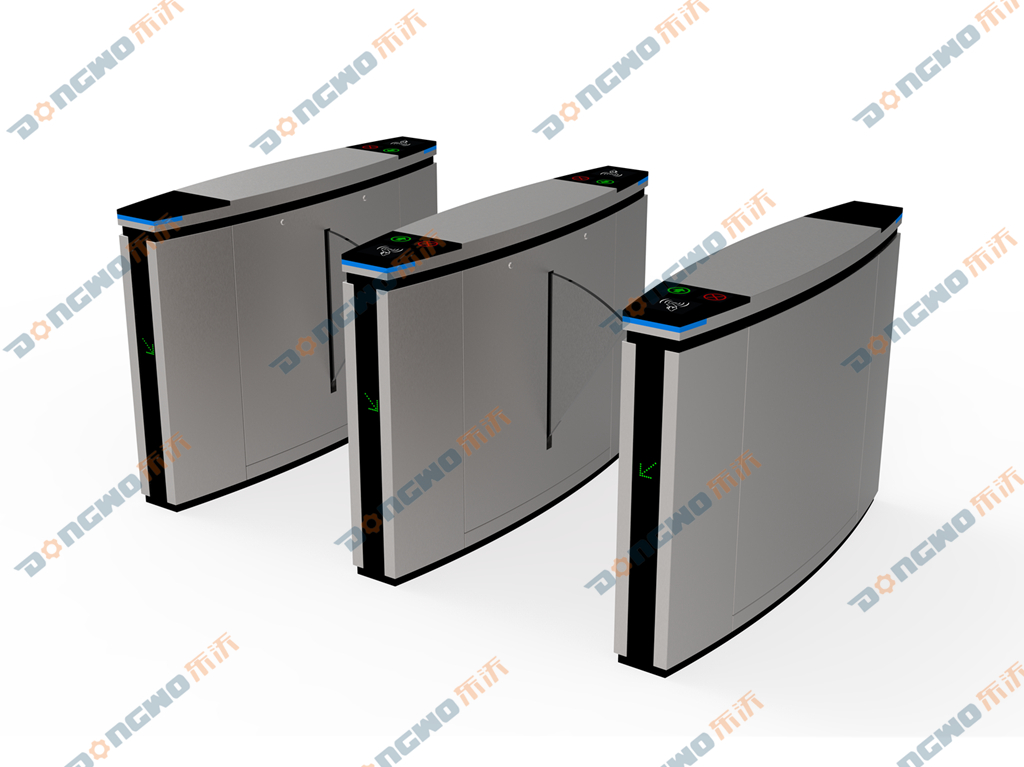

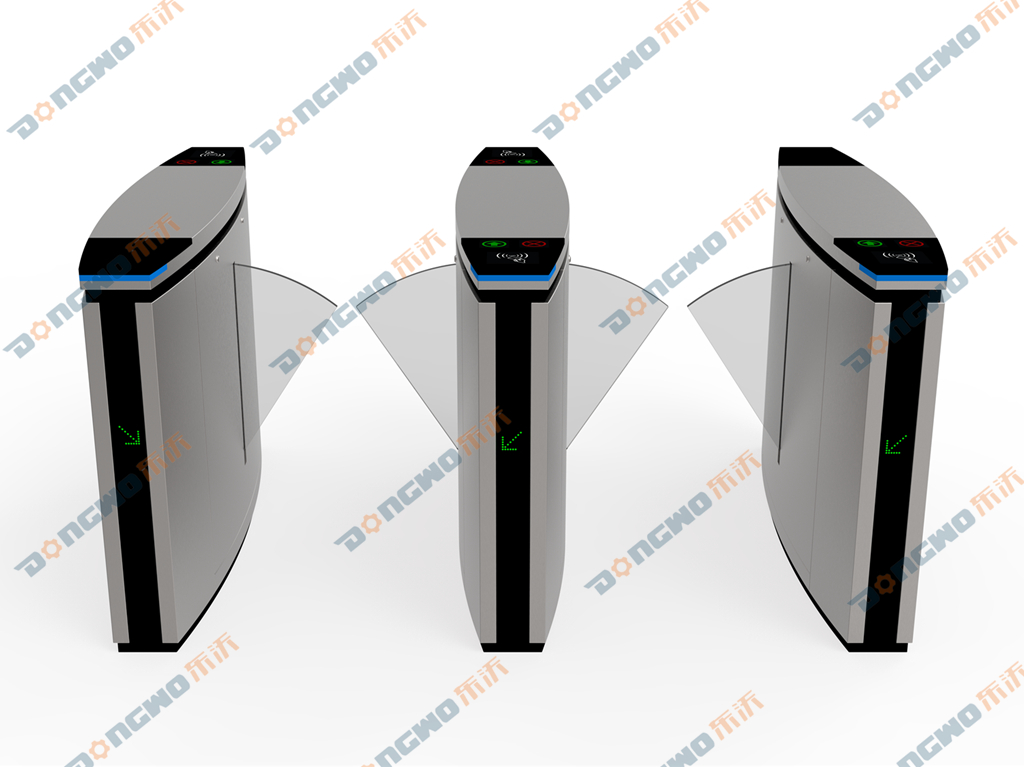

DW-YZ117 高端翼闸

闸机组成

机芯、箱体、闸机控制板、电源、光电板

机箱材料

国产标准304号不锈钢,2.0+1.5MM厚不锈钢

工艺标准

激光切割，整机抛槽缝隙小，缝隙均匀美观，顶部加整体钢化玻璃覆盖，更高端、大气、上档次

传动机芯

一体式模具化机芯，上下结构全高传动机芯，齿轮传动，质保五年

驱动电机

直流无刷电机

定制尺寸

1400mm(长)*300mm(宽)*1000mm(高)

通道宽度

通道宽度：600mm

灯光系统

LED灯光系统+LED通行指示灯+LED氛围灯系统，前端及顶盖柔光LED通行指示（柔和三色灯状态提示）

传动机芯

全自动无刷传动机芯，无故障运行次数≥500万次

主控制部分

ARM主控板内置linux操作系统，可通过主控板上的内置小按盘，可编程设备运行状态及多种工作模式

开门方向

单向或双向

闸门开、关时间

1-2秒

开关门速度

100级可调

通行速度

40人/分钟(常开)，25-30人/分钟(常闭)

上电后进入通行状态所需时间

3秒

出现故障后的自动复位时间

1-3秒

断电开门方式

超级电容，自动敞开

闸机主板自检

支持

逻辑判断

精准防尾随，判断通道内有无人员，超时报警，通行潜回关闸，满足更多客户需求

开关闸

多级减速功能，运行更加稳静音

消防功能

断电自动解锁，上电自动复位

红外监控

6组红外电眼，全方位检测

操作温度范围

-10°C ~60°C

工作环境

室内、室外(荫棚)-10℃～70℃ 相对湿度：≤90%，不凝露

相对湿度

5%~90%RH (无结露)

噪      声

≤55dB

防护等级

IP55

通讯接口

标准RS485接口，距离≤1200米

状态指示灯

LED通行状态指示灯

输入接口

继电器开关信号或12V电信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA

视觉/听觉指示功能

设备应对其工作状态、 操作与结果等给出不同的视觉/听觉指示，如允许通行为绿色，禁止通行、警示为红色:警示时的听觉指示应明显区别于其他指示。

设备调整功能

通过主控板上的内置小按盘，可编程设备运行状态及多种工作模式

防夹功能

红外、机械、电流三重防夹防护，从而有效的保护行人通行安全, 闸机通道应具备防夹保护的功能，在门翼动作过程中遇到阻力时门翼应自动停止动作，除了联动语音播报、指示灯等警示外，需同时上传对应的报警事件。人员通行时，红外检测到人员在非安全区域，门翼自动停止动作，人员离开通道后，门翼自动复位

防尾随防反向功能

设备宜具备防尾随功能:当仅接收到一条允许通行指令处于允许通行状态时，两个试验人员以间隔不小于100mm的距离沿同方向进入通道，或者本条允许通行指令允许通行数量的人员在前通行时，后面跟随非允许通行的人，.两者之间间隔不小于100m;具备防尾随功能的设备应对尾随事件警示。

自动复位功能

①强行推开推开10度自动锁死，延时自动复位；②正常刷卡开闸后，在规定的时间内未通行时，系统将自动取消用户的

自动解锁功能

遇到紧急情况时断电后摆门自动打开，符合消防要求

火警联动功能

消防联动：闸机通道应具有消防联动接口，当消防信号触发时，门翼处于常开状态，当消防联动信号恢复时，门翼将自动复位

自检功能：具备自检测、自诊断、自动报警功能

防甩手功能

红外监测对人员通过，和行走甩手遮挡红外 进行精确区分，杜绝误判尾随或者关闸

潜回关闸功能

闸机通道功能应满足单通道反潜回、多通道跨主机反潜回的功能，当检测到任意一种反潜回报警时，除了联动语音播报、指示灯等警示外，需同时上传对应的报警事件，有效防止非授权人员非法入侵。

多级减速功能

摆门在开关扎的启动到停止过程进行匀加减速控制，使摆臂运行更加平稳

系统自检功能

具有故障自检和报警提示功能

语音播报功能

真人语音播报，播报内容可定制，中英文可自助切换，支持非法闯入语音提示，通道内逗留语音提醒，验证通过后语音提示验证通过

常开闭功能

可自由调节常开或常闭，以满足不同场地的要求

灯光系统

LED灯光系统+LED通行指示灯+LED氛围灯系统，前端及顶盖柔光LED通行指示（柔和三色灯状态提示）

应急放行功能

设备在断电或发生故障后应能处于无拦挡状态。

设备应警示

未收到允许通行信号，设备检测到人员；进入通道:接收到允许通行信号，设备检测到人员；逆向进入通道: 设备开机自检不通过，拦挡部分运行不到位，人员通过通道的实际时间超过了设定的允许通行时间。设备处于警示状态时，应能设置为不接受允许通行指令。

报警功能

当设备接收到允许通行信号，闸机检测到人员逆向进入通道，设备应处于警示状态

产品控制

①门禁考勤②指纹识别③景点票务④自助通关⑤访客通⑥可直接通过管理计算机实现远程控制与管理等
