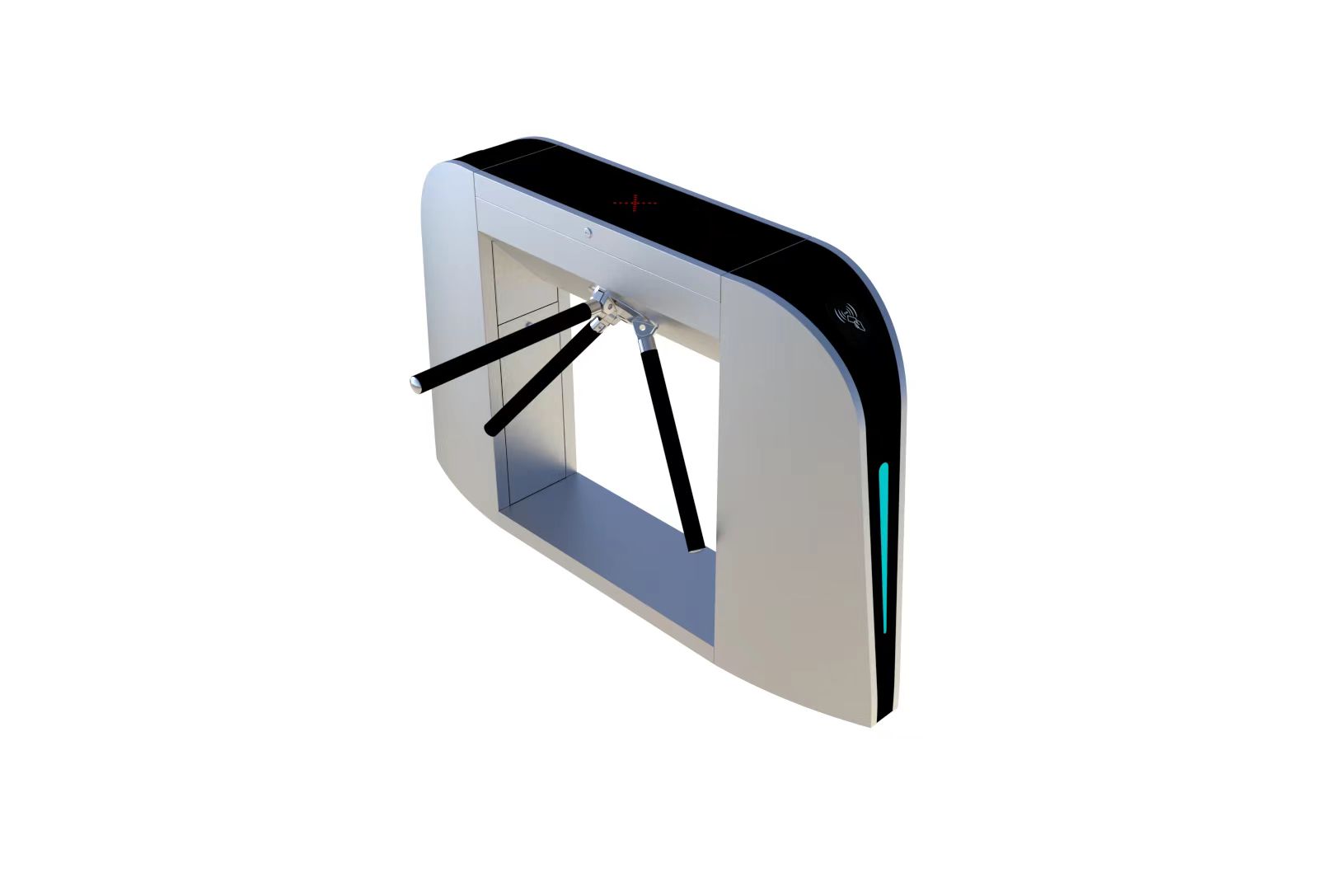

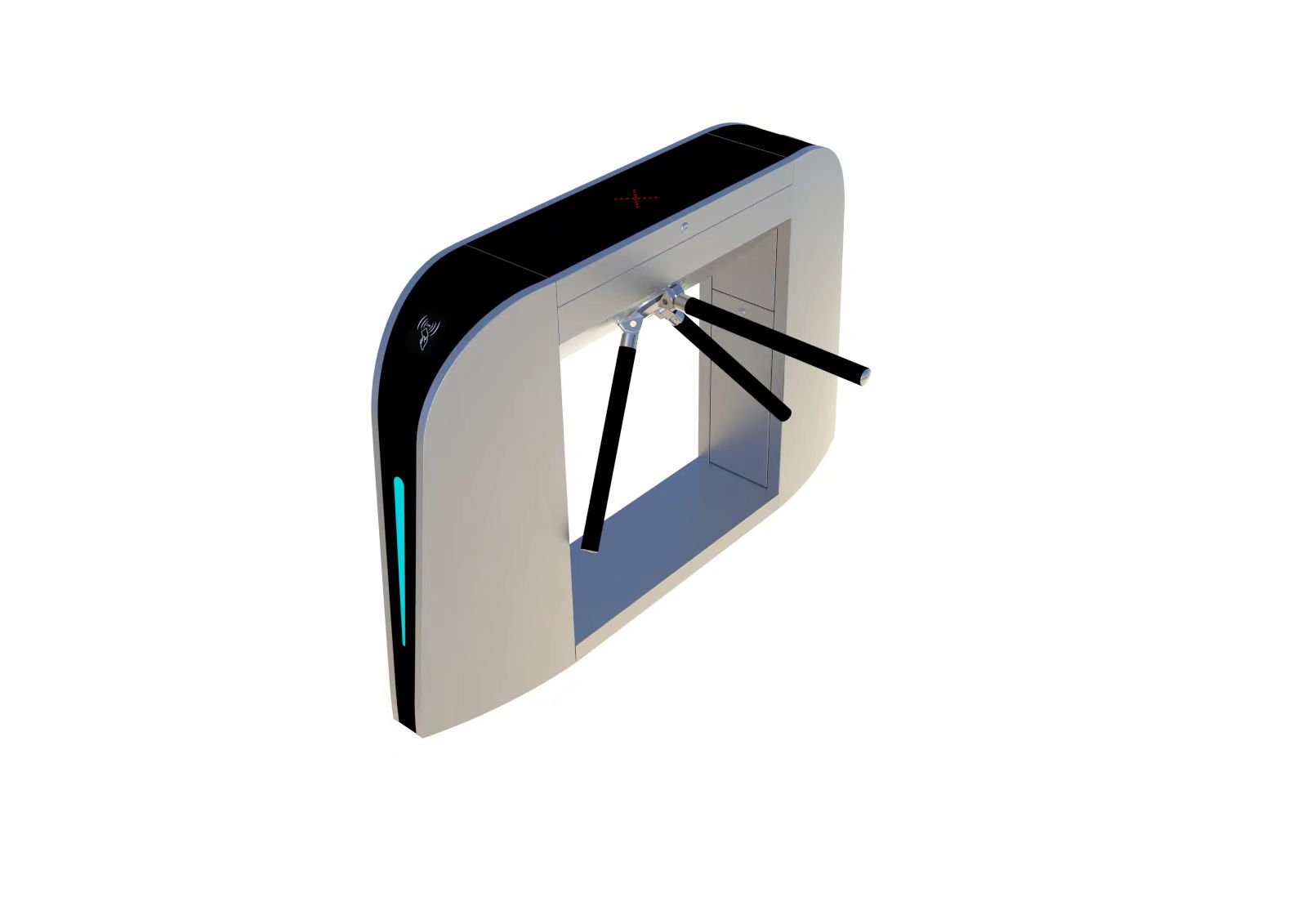

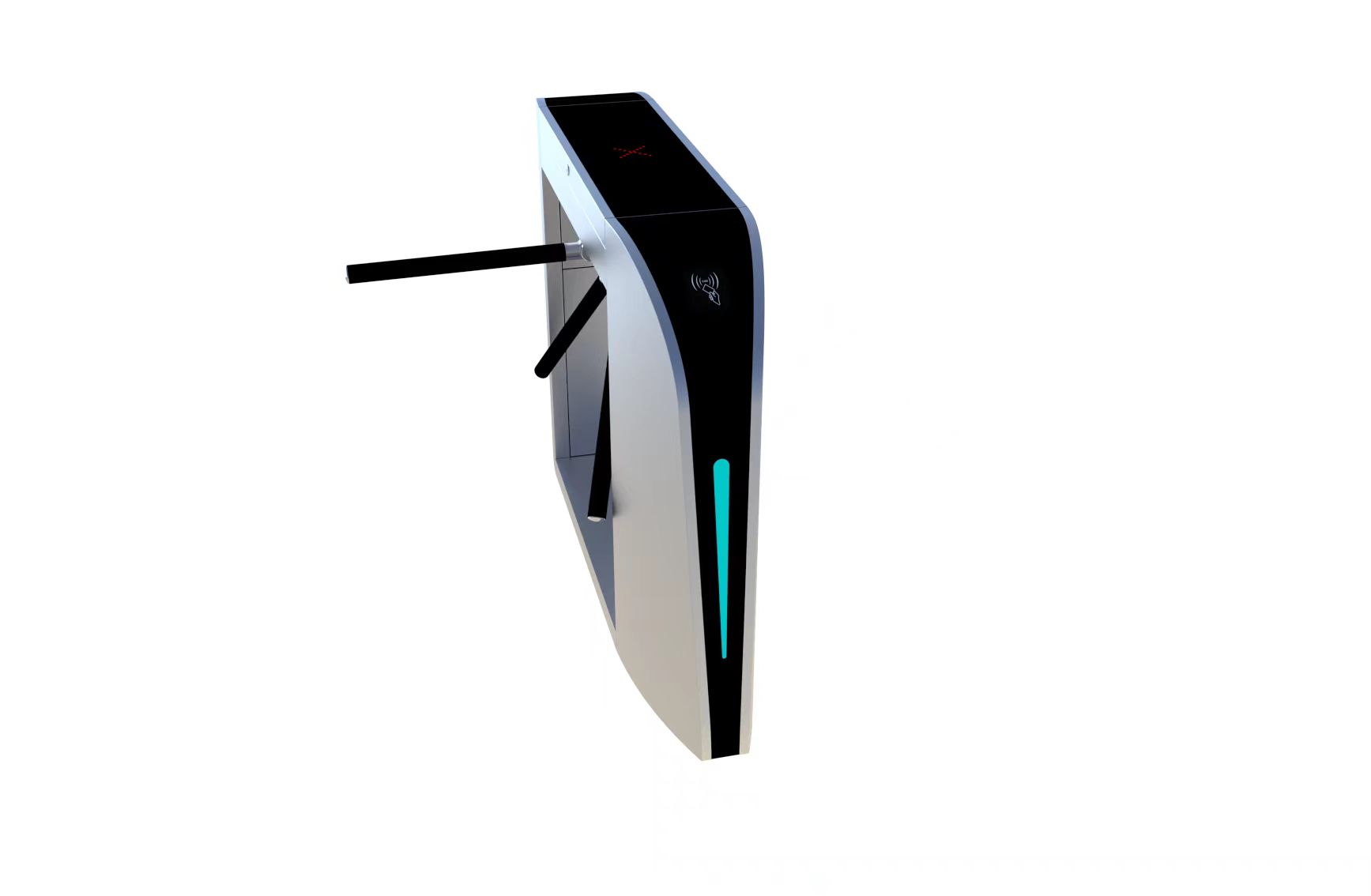

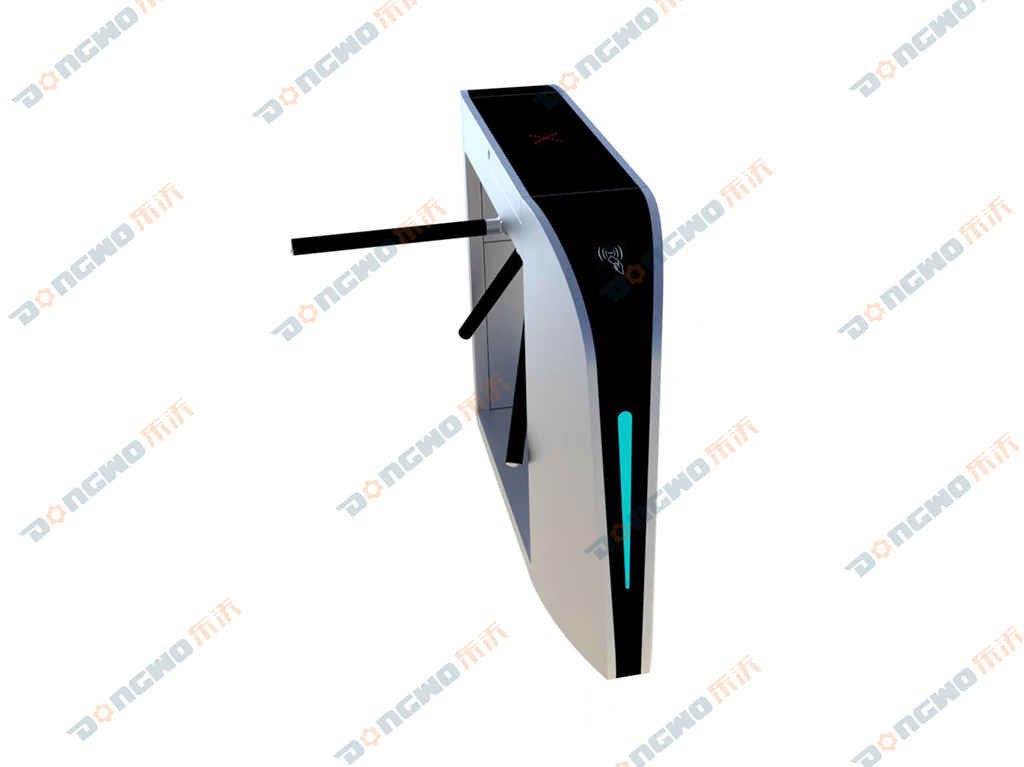

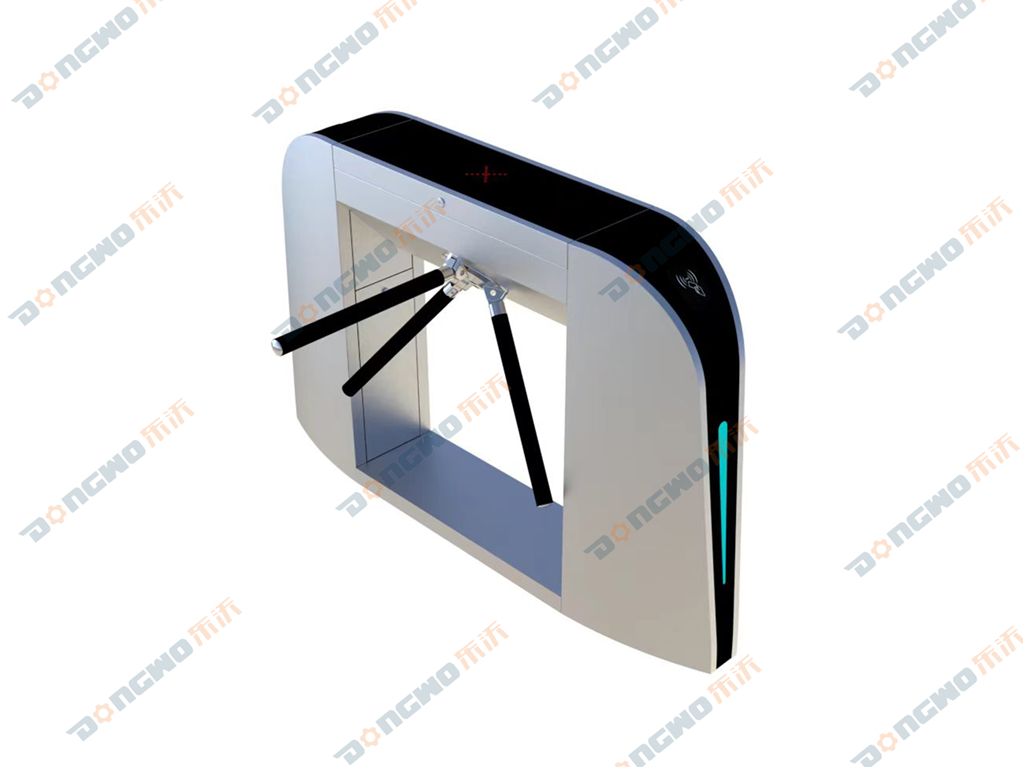

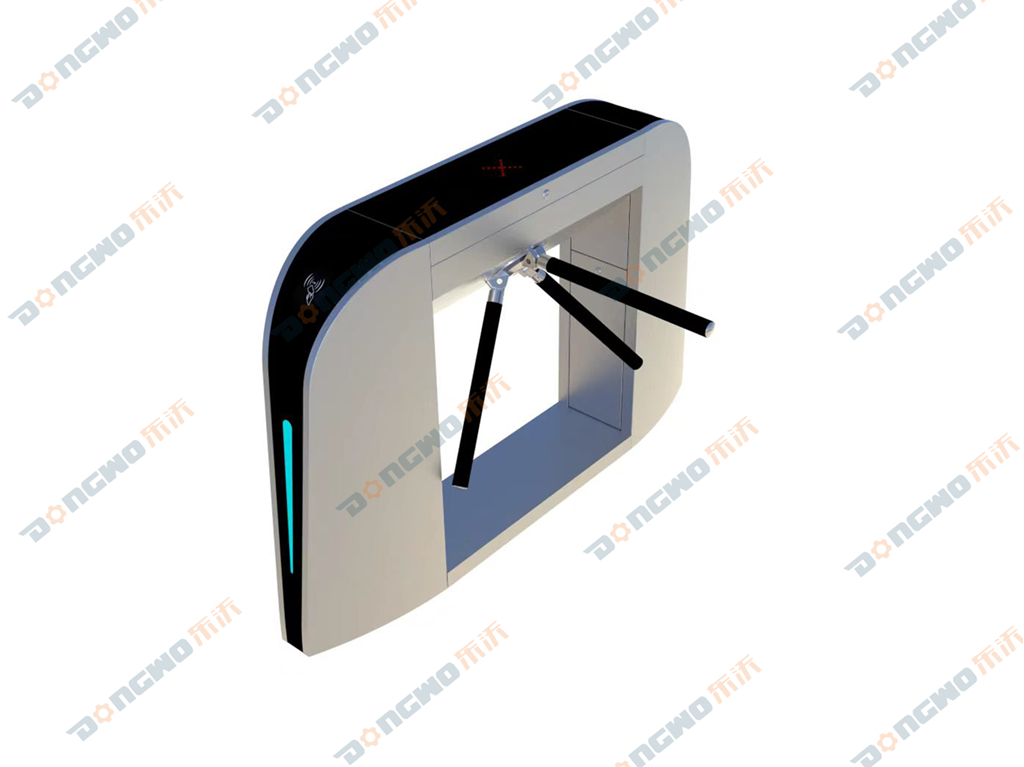

DW-SGZ105 尖角三辊闸

工作电压

AC220V±10% 50HZ±10%

工作机芯

全自动三辊闸机芯

外形尺寸

长1400×宽260×高980(MM)

闸杆长

机箱外500( MM )

闸杆最大承受力

40Kg

最大通道宽度

550 MM

闸杆转向

单向或双向(可选)

灯光提示

通行方向箭头指示

感应读卡窗

配带标准安装支架，或度身定做

工作环境

室内、室外(荫棚)-10℃～70℃ 相对湿度：≤90%，不凝露

开闸时间

1-2秒

通行速度

30人/分钟

编码选型

5V,500线,带零位；Z的正旋转光电编码器。

无刷电机

24V/60W/40转速比/ 2000转/直流无刷电机，霍尔角度为120°。

继电器输出

5路继电器输出。进出通过、报警输出、中间指示灯。

灯控输出

6路独立灯控输出，外接灯条或箭头板。

EMC指标

抗静电3级，15KV。

应急措施

断电自动落杆

正常使用寿命

800万次

通讯接口

标准RS485接口，距离≤1200米

输入接口

继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA

通行速度

30个/分钟

机芯驱动

采用全自动电机驱动+离合器防撞机芯结构，独特的装置来实现闸机的零位锁定及解锁，机芯运行次数≥800万次。

转杆复位功能

断电自动落杆功能，上电自动上杆，符合消防要求。

记忆功能

记忆功能，设备可记忆2次以上合法信号，依次完成有效通行，记忆次数最多200次。

自检功能

具有故障自检和报警提示功能，方便用户维护及使用。

控制器处理

采用嵌入式工业控制计算机和微处理器设计的闸机控制器，分工明确，功能强大，可靠性高，方便功能扩展;

主板编程控制

通过主控板上的内置小按盘，可编程设备的运行状态。

自动复位功能

具有自动复位功能，开闸后，在规定的时间内行人未通行时，系统将自动取消行人的此次通行权限，复位时间为1S～60S可调(系统默认时间为10S)。

消防联动功能

消防紧急，自带消防接口，可与消防报警联动，断电情况下自动开闸。

消防联动功能

真人语音播报，播报内容可定制，中英文可自助切换

防冲保护功能

当外力异常冲撞摆门，或有人强行闯入，摆门可撞开10度缓冲；①强行推开推开10度自动锁死，延时自动复位；②正常刷卡开闸后，在规定的时间内未通行时，系统将自动取消用户的

多级减速功能

开关闸的启动到停止过程进行匀加减速控制，使运行更加平稳

设备应警示

未收到允许通行信号，设备检测到人员；进入通道:接收到允许通行信号，设备检测到人员；逆向进入通道: 设备开机自检不通过，拦挡部分运行不到位，人员通过通道的实际时间超过了设定的允许通行时间。设备处于警示状态时，应能设置为不接受允许通行指令。

视觉/听觉指示功能

设备应对其工作状态、 操作与结果等给出不同的视觉/听觉指示，如允许通行为绿色，禁止通行、警示为红色:警示时的听觉指示应明显区别于其他指示。
